PPSwitch WF1

Hướng dẫn lắp đặt và tích hợp thiết bị điều khiển ngoại vi PPSwitch trên hệ thống Sentinex.

Tổng quan PPSwitch​

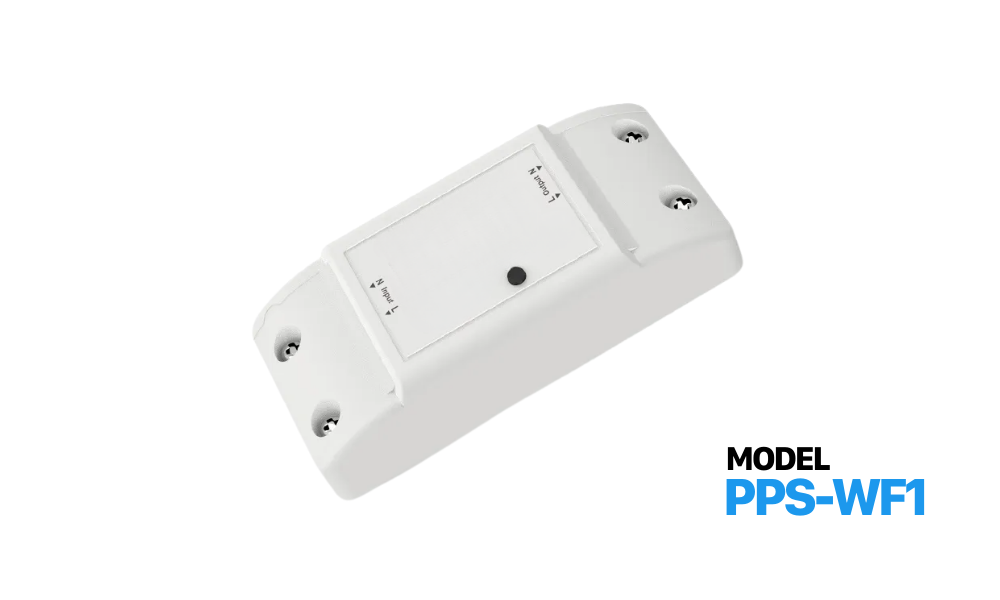

PPSwitch Product

Thiết bị điều khiển ngoại vi PPSwitch có các đặc điểm chính:

  • Được cài đặt sẵn PingPush Software
  • Đồng bộ liền mạch với ứng dụng Sentinex
  • Điều khiển từ xa mọi lúc, mọi nơi thông qua ứng dụng
  • Tự động kích hoạt khi PPBox gửi ra tín hiệu cảnh báo

Thông số kỹ thuật​

Thông số hoạt động

  • Nguồn vào/ra: 100 - 240V AC (50-60Hz)
  • Nhiệt độ hoạt động: 0°C ~ 40°C
  • Cường độ dòng điện tối đa: 10A
  • Công suất tối đa: 2200W
  • Giao thức kết nối Internet: Mạng Wi-Fi (2.4GHz)
  • Chất liệu: ABS chống cháy V0
  • Kích thước (D x R x C): 88 mm x 38 mm x 23 mm (luôn vỏ)
  • Khối lượng: ~45.8 gram

Thông số cấu hình

  • Bảo mật: WPA-PSK / WPA2-PSK
  • MCU: ESP32-C3FN4
  • Chứng nhận: CE, ETL, FCC, RoHS, SRRC

Các cổng kết nối​

Cổng đầu vào (Input)

  • AC/IN: Cấp nguồn 100-240V AC cho thiết bị

Cổng đầu ra (Output)

  • AC/OUT: Kết nối đầu ra cho các thiết bị điều khiển

Hướng dẫn lắp đặt​

Bước 1: Kết nối nguồn điện

  1. Kết nối nguồn vào INPUT (có in trên vỏ thiết bị)
  2. Đảm bảo nguồn hoạt động bình thường

Bước 2: Kết nối đầu ra

  1. Kết nối đầu ra OUTPUT (có in trên vỏ thiết bị)
  2. Siết chặt ốc các cổng, đảm bảo không có lõi đồng hở

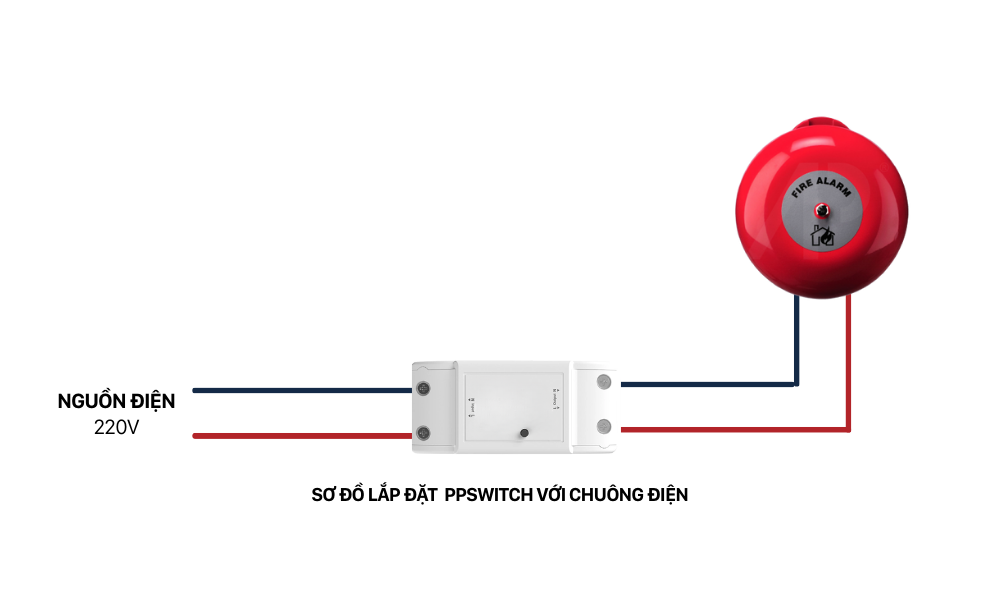

Installation Diagram

Khuyến cáo lắp đặt

  • Chỉ lắp đặt khi đã ngắt nguồn điện
  • Không sử dụng cho tải vượt quá 10A / 2200W
  • Lắp đặt trong nhà, nơi khô ráo, thoáng mát; tránh độ ẩm cao và nước mưa
  • Không để dây điện lỏng, không để lộ lõi đồng; siết chặt ốc cố định dây vào cổng
  • Không để thiết bị sát vật liệu dễ cháy
  • Không dùng Wi-Fi 5GHz, vì thiết bị chỉ hỗ trợ 2.4GHz
  • Không lắp đặt nơi nhiệt độ vượt quá 40°C hoặc gần nguồn nhiệt mạnh
  • Không đấu nối nhiều tải chung một đầu ra để tránh quá tải

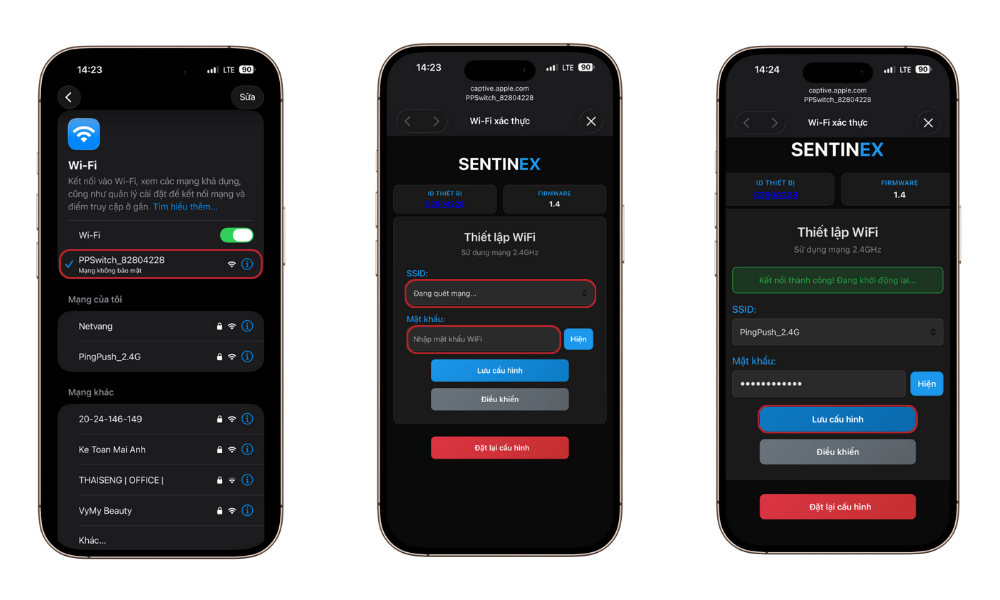

Hướng dẫn kết nối Wi-Fi cho PPSwitch​

Bước 1: Cấp nguồn cho thiết bị

  1. Kết nối nguồn 100-240V AC vào cổng INPUT
  2. Thiết bị sẽ phát ra mạng Wi-Fi riêng

Bước 2: Kết nối vào Wi-Fi của PPSwitch

  1. Từ thiết bị khác (điện thoại, máy tính), tìm kiếm mạng Wi-Fi
  2. Chọn mạng có tên dạng: PP_105... hoặc tương tự
  3. Kết nối vào mạng này

Bước 3: Truy cập giao diện cấu hình

  1. Sau khi kết nối mạng của PPSwitch, giao diện cấu hình sẽ tự hiển thị
  2. Nếu không hiện, truy cập thủ công bằng trình duyệt tại địa chỉ: 192.168.4.1

Bước 4: Cấu hình Wi-Fi chính

  1. Chọn Wi-Fi muốn cấu hình cho thiết bị
  2. Nhập mật khẩu Wi-Fi
  3. Hoàn tất thao tác

Sentinex Integration

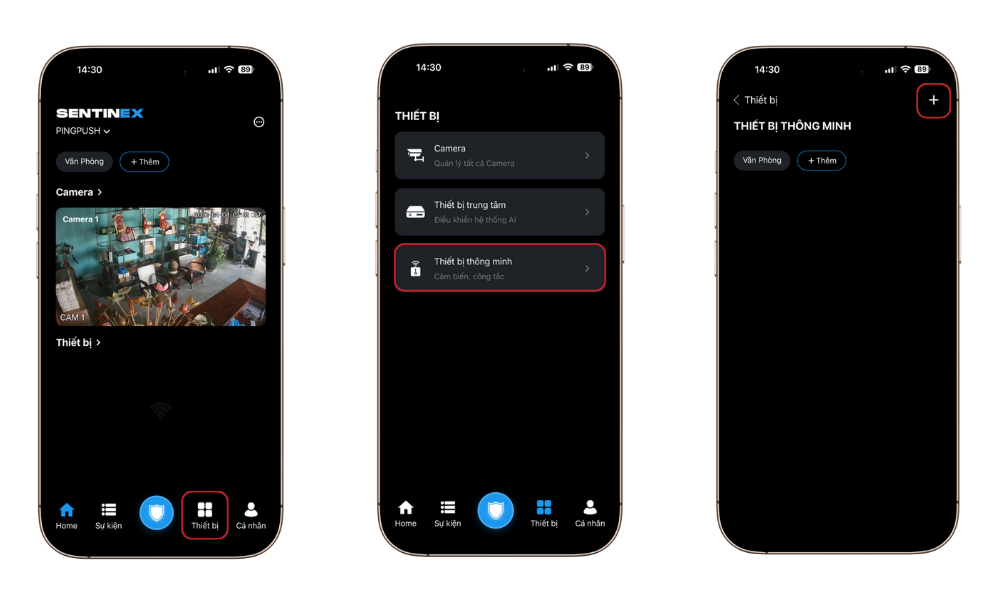

Tích hợp PPSwitch vào ứng dụng Sentinex​

  1. Mở ứng dụng, ở màn hình chính chọn "Thiết bị"

  2. Chọn "Thiết bị thông minh"

  3. Nhấn "+" để thêm thiết bị mới

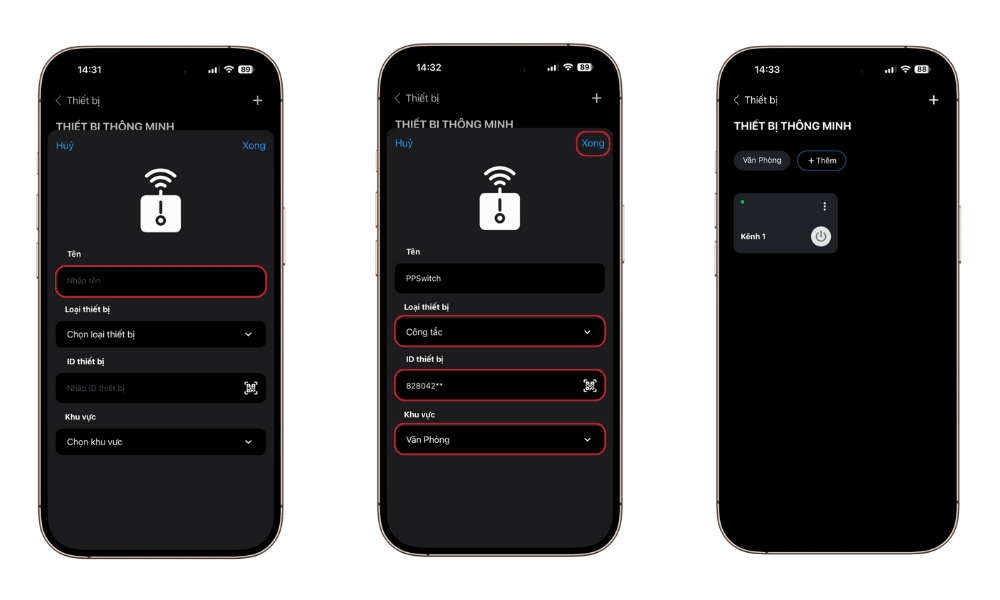

Sentinex Integration

  1. Đặt tên cho thiết bị
  2. Chọn loại thiết bị "Công tắc"
  3. Nhập số seri được in dưới thiết bị
  4. Chọn khu vực lắp đặt thiết bị
  5. Xác nhận, hoàn tất cài đặt

Sentinex Integration
